構造解析（Structural Analysis）
有限要素法（FEM）に基づく精緻な評価で、安全・信頼性の高い設計を実現します。
概要
EFANは、核融合・加速器・原子力領域を中心に、ANSYS Workbenchを用いた有限要素解析（FEA）を提供しています。静的解析・接触解析・過渡応答解析に対応し、設計初期段階から詳細設計まで、意思決定に必要な根拠データを迅速に提示します。
解析手法・使用ツール
- 有限要素解析（FEA）
- 静解析／過渡解析
- 接触解析（ボルト締結・摩擦・面接触）
- 線形・非線形挙動解析
- 使用ツール：ANSYS Workbench
必要な情報
- 3D CADモデル（STEP等）、設計図面
- 荷重条件（静荷重・熱荷重・加速度・圧力など）
- 拘束条件（固定・対称条件・接触ペア）
- 材料特性（弾性係数、降伏強さ、ポアソン比、CTE等）
- 評価基準（許容応力、規格（RCC-MRx、ASME、JSME）、安全率方針）
成果物
- 応力分布図・主応力/等価応力コンター
- 変位量・変形モード
- 強度評価レポート（前提条件・モデル化・妥当性検証・考察）
- 設計改善提案（厚み最適化、補強リブ追加 等）
実績：過渡熱解析のシミュレーション動画（入熱分布が時間的に移動することを考慮）

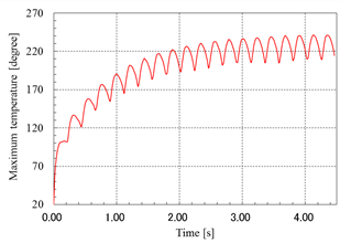

実績：上記過渡熱解析の最高温度時間変化（装置稼働中の最高温度を求めることができた）
進め方
| ステップ | 内容 | 主な成果物 |
|---|---|---|
| 1. 要件整理 | 目的・対象範囲・評価基準・スケジュール確認 | 要件定義書 |
| 2. モデル化 | CAD修正、メッシュ生成、境界条件定義 | 前処理データ |
| 3. 計算・検証 | メッシュ収束性、境界条件の妥当性確認 | 検証ログ、計算レポート |
| 4. 結果整理 | 応力・変位・安全率の評価、改善案抽出 | 評価レポート |
| 5. レビュー・移管 | 成果共有、トレーサビリティ資料整備 | 最終報告書、成果データ |
お問い合わせ
構造解析のご相談・お見積りは、対象物・荷重条件・評価基準・希望納期を添えてご連絡ください。
